M10

关键技术能力

• Wi‑Fi + 频谱 + LTE/NR 一体，单兵即可完成综合勘察
• 干扰分类告警与信道占用，服务城轨/专网车地无线环境
• 一键巡检 + 电子地图路测 + 报告回放，形成闭环

适用场景

• 城轨 / 专网车地无线环境巡检与验收
• 干扰、弱覆盖与 Wi‑Fi 信道冲突排查
• 外场综合路测留证、报告交付与事后回放

设备形态

整机外形

工业平板形态，接口与按键布局

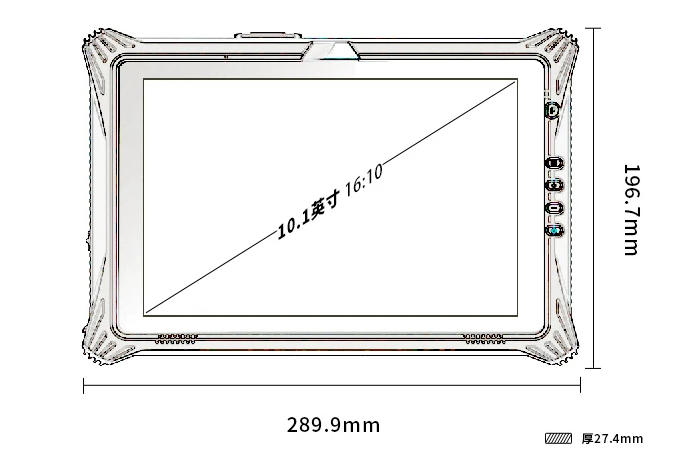

外形尺寸

10.1 寸屏，便携现场作业

界面预览

核心功能界面一览，多维度测试数据在同一视图内呈现。

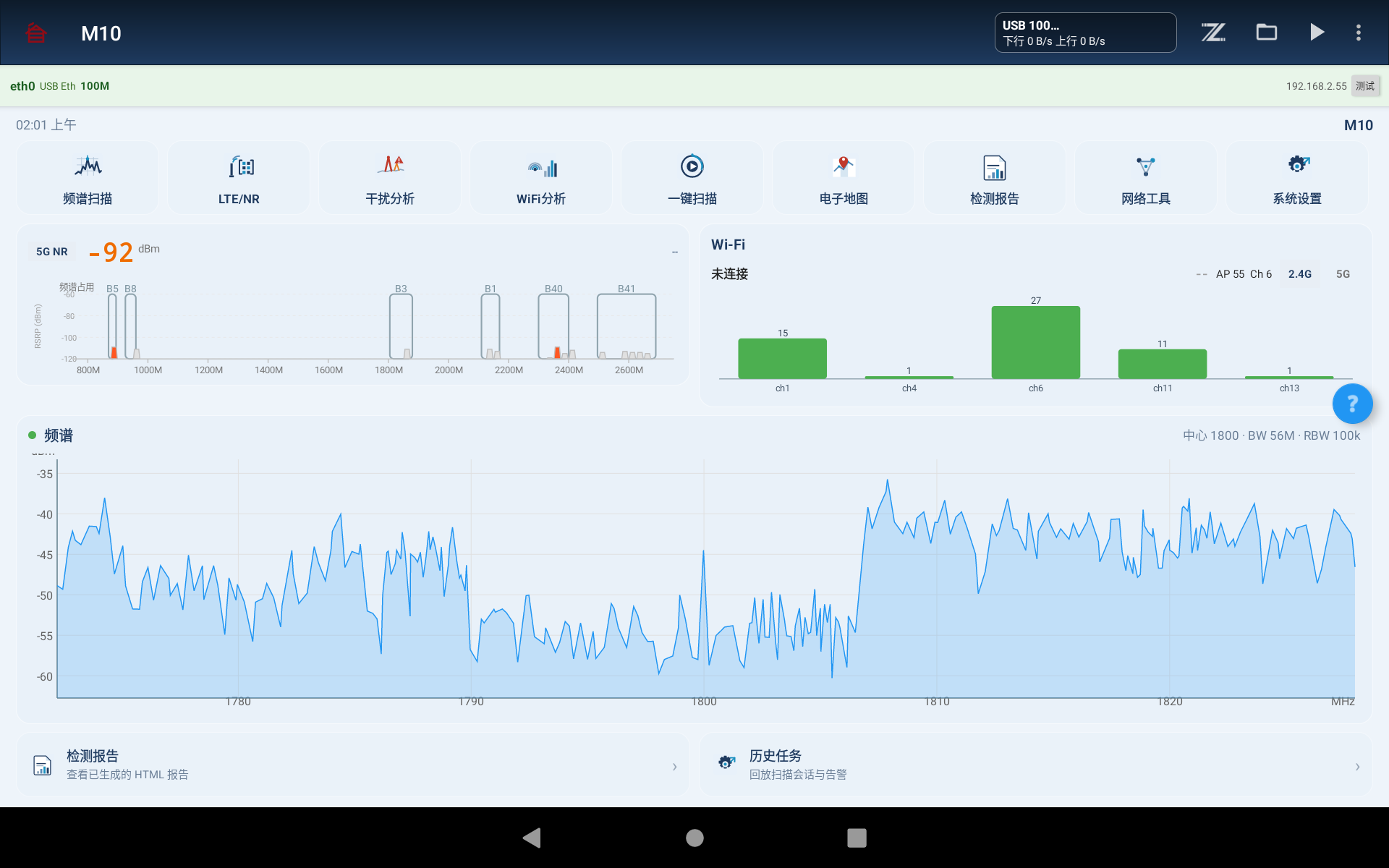

首页

功能宫格与态势概览

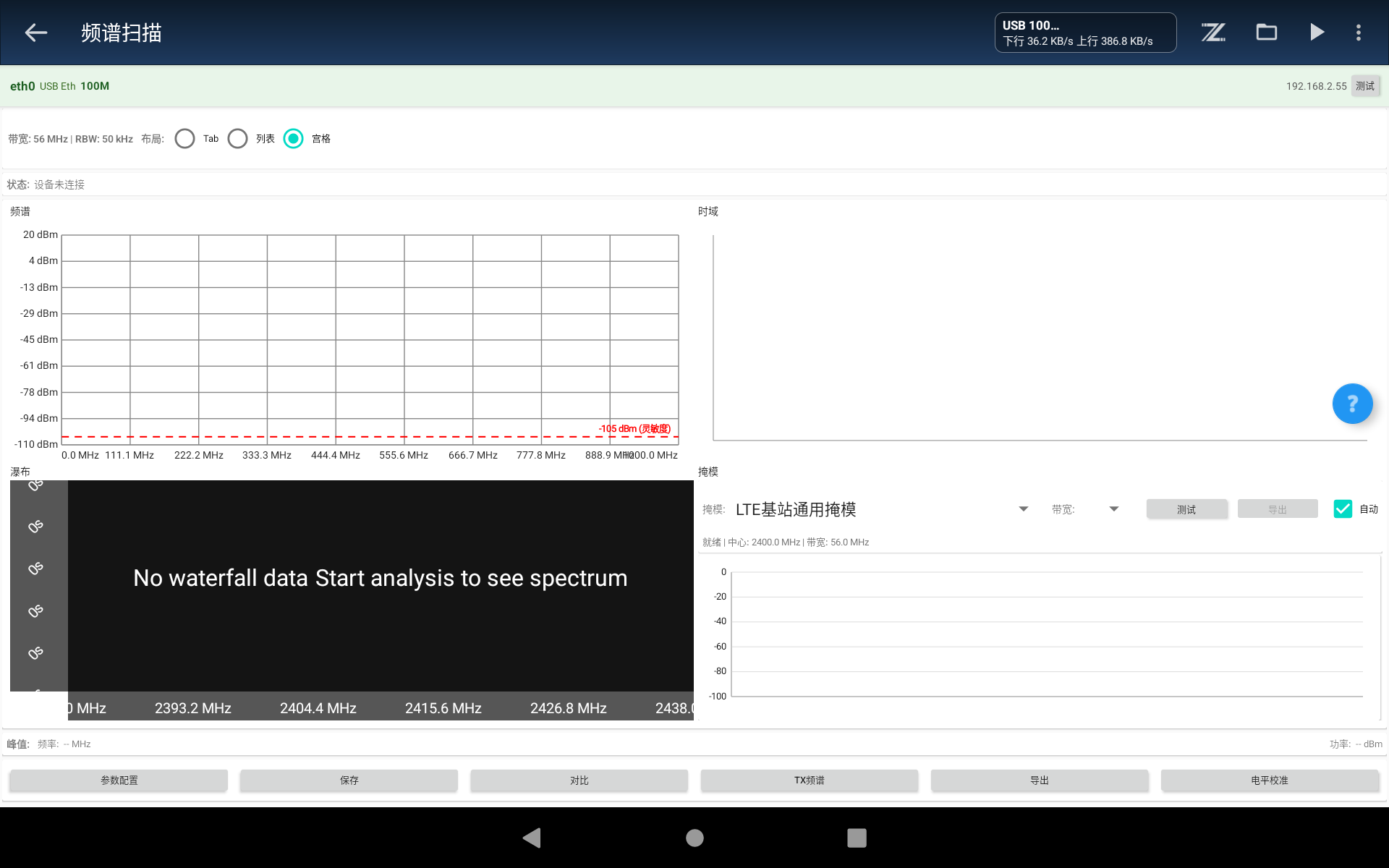

频谱扫描

谱图、瀑布与掩模布局

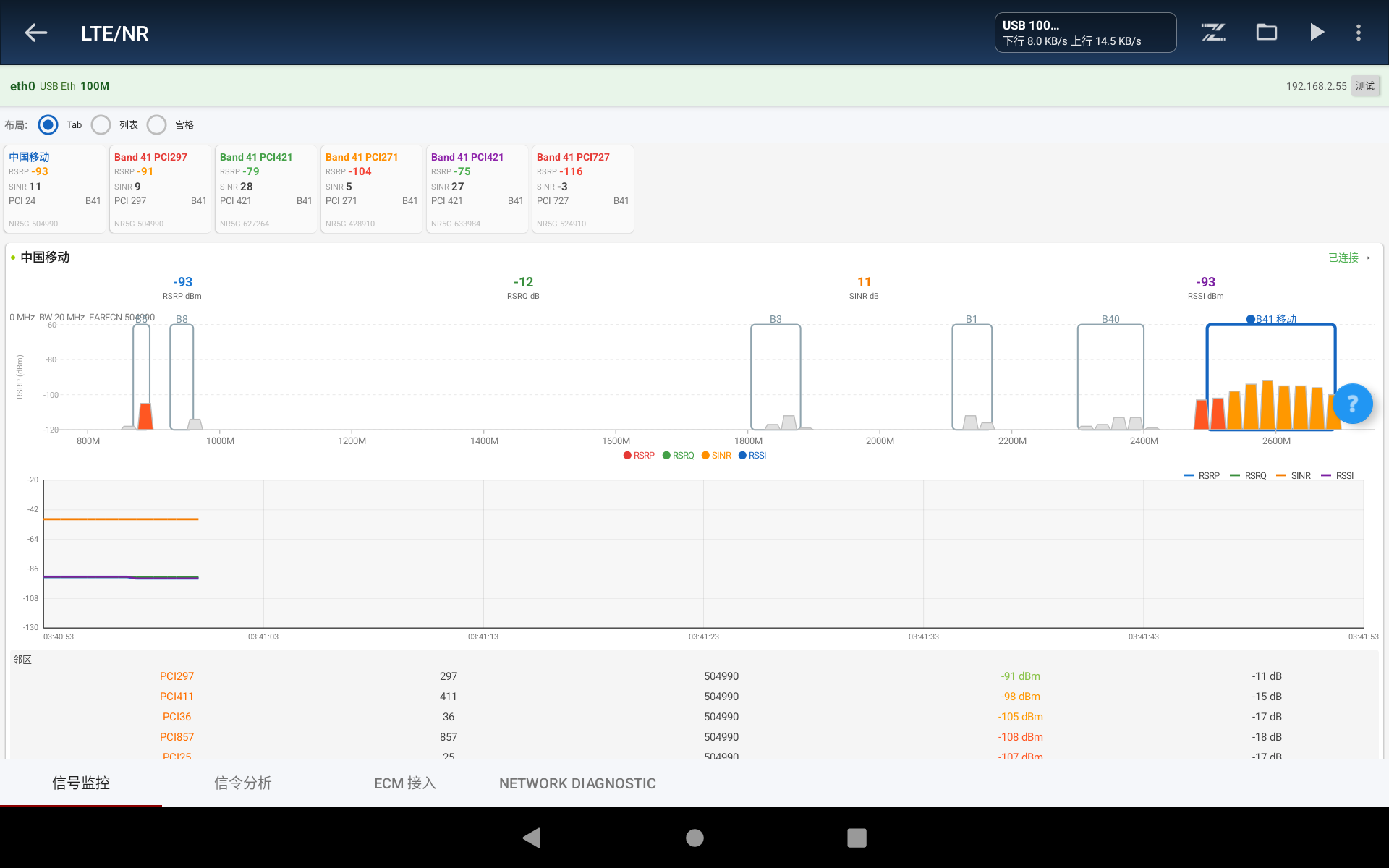

LTE/NR

信号监控与邻区指标

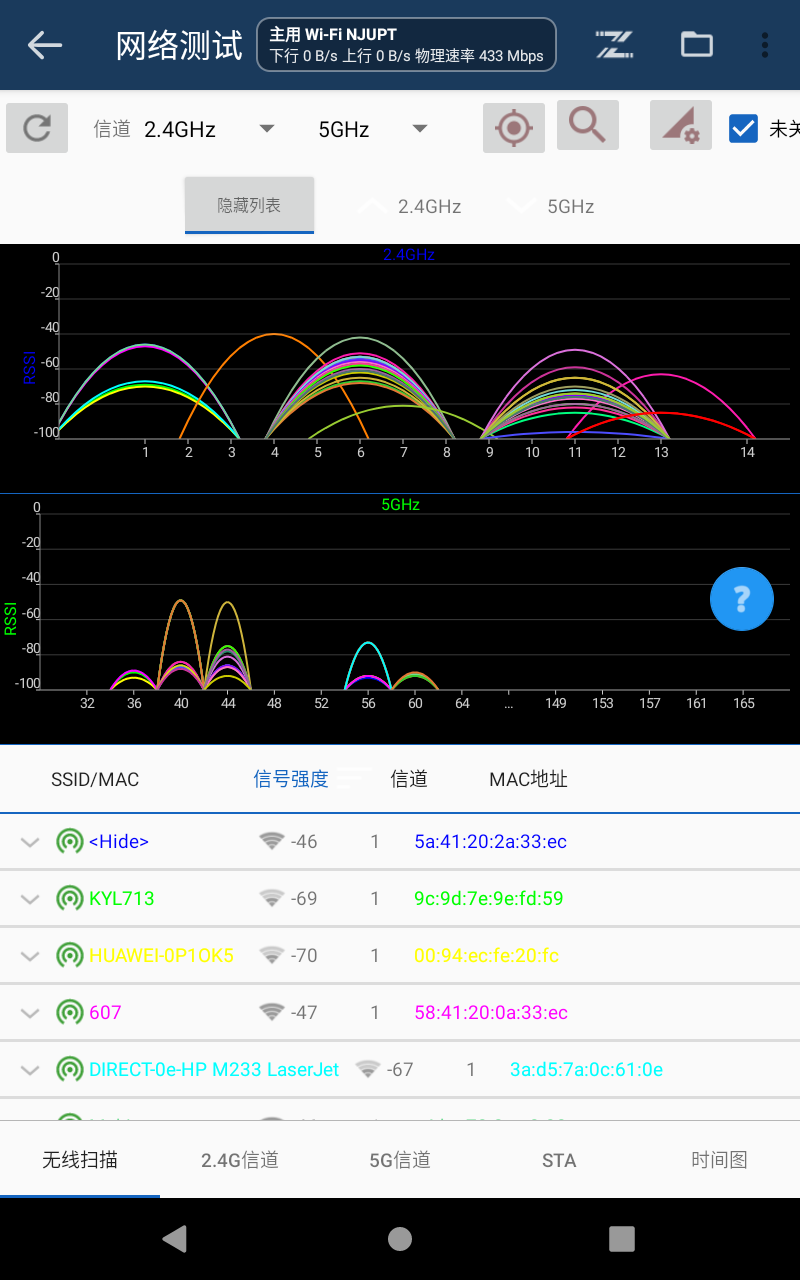

Wi‑Fi

无线扫描与信道占用

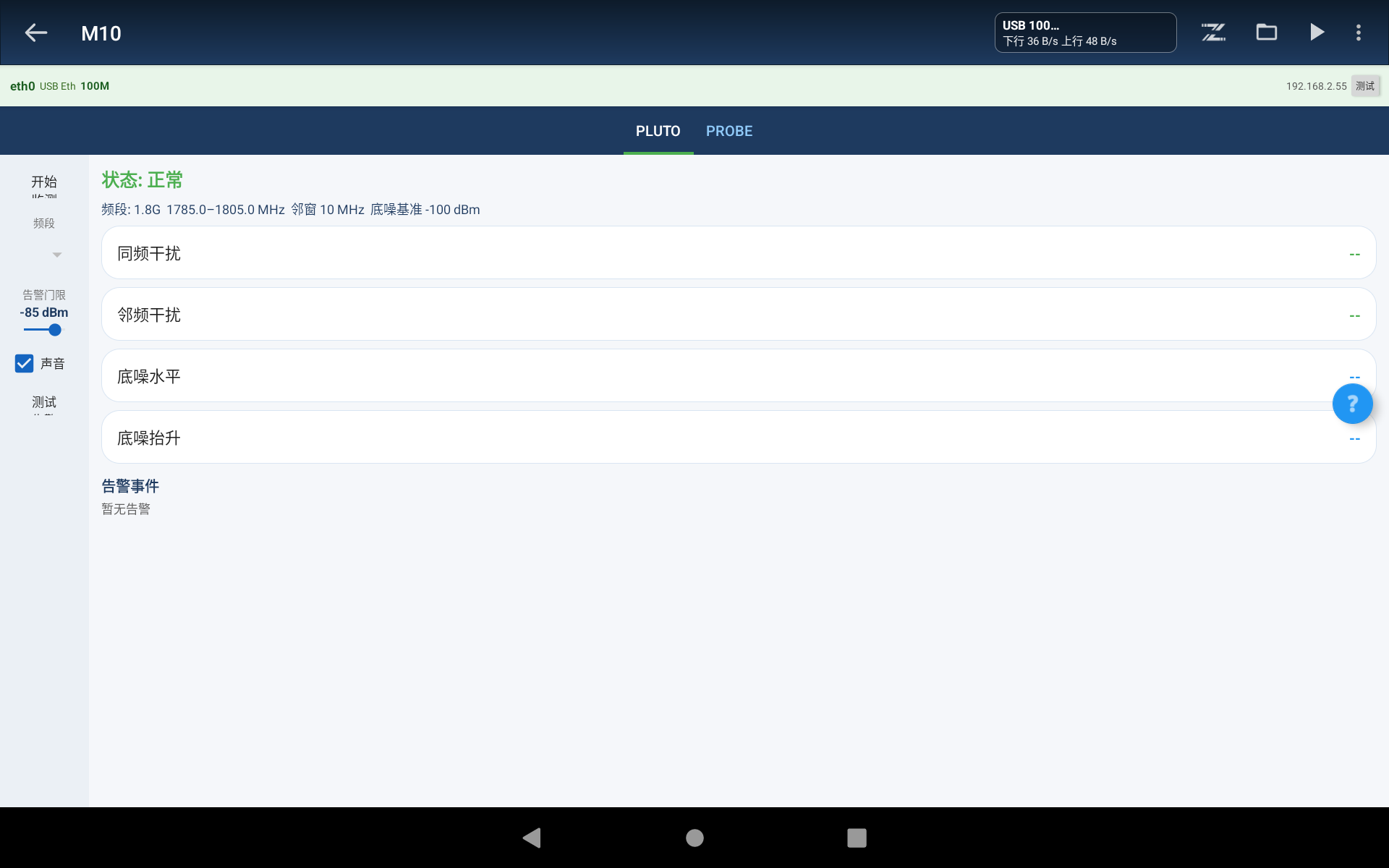

干扰分析

同频/邻频与底噪监测

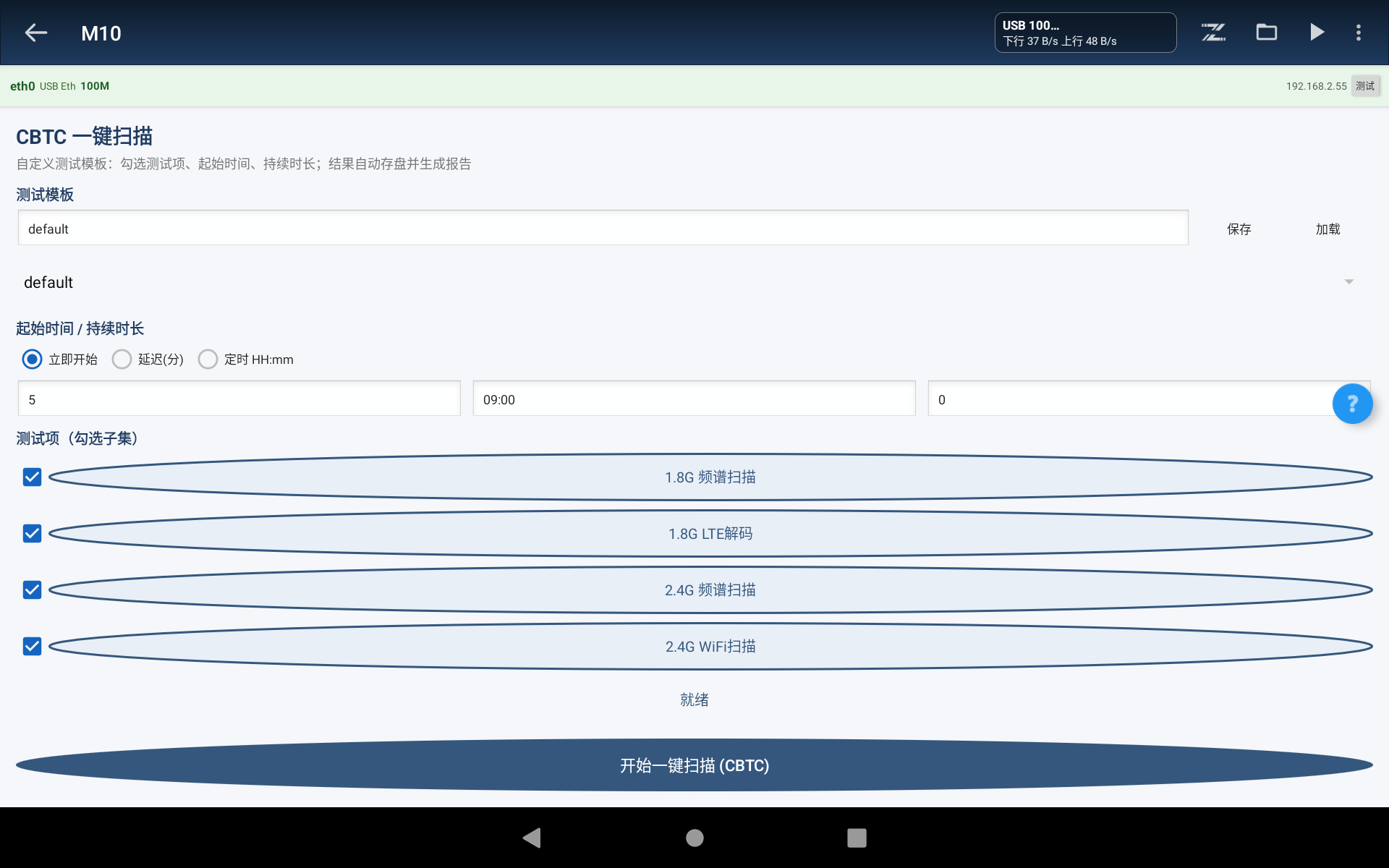

一键扫描

CBTC 模板化巡检

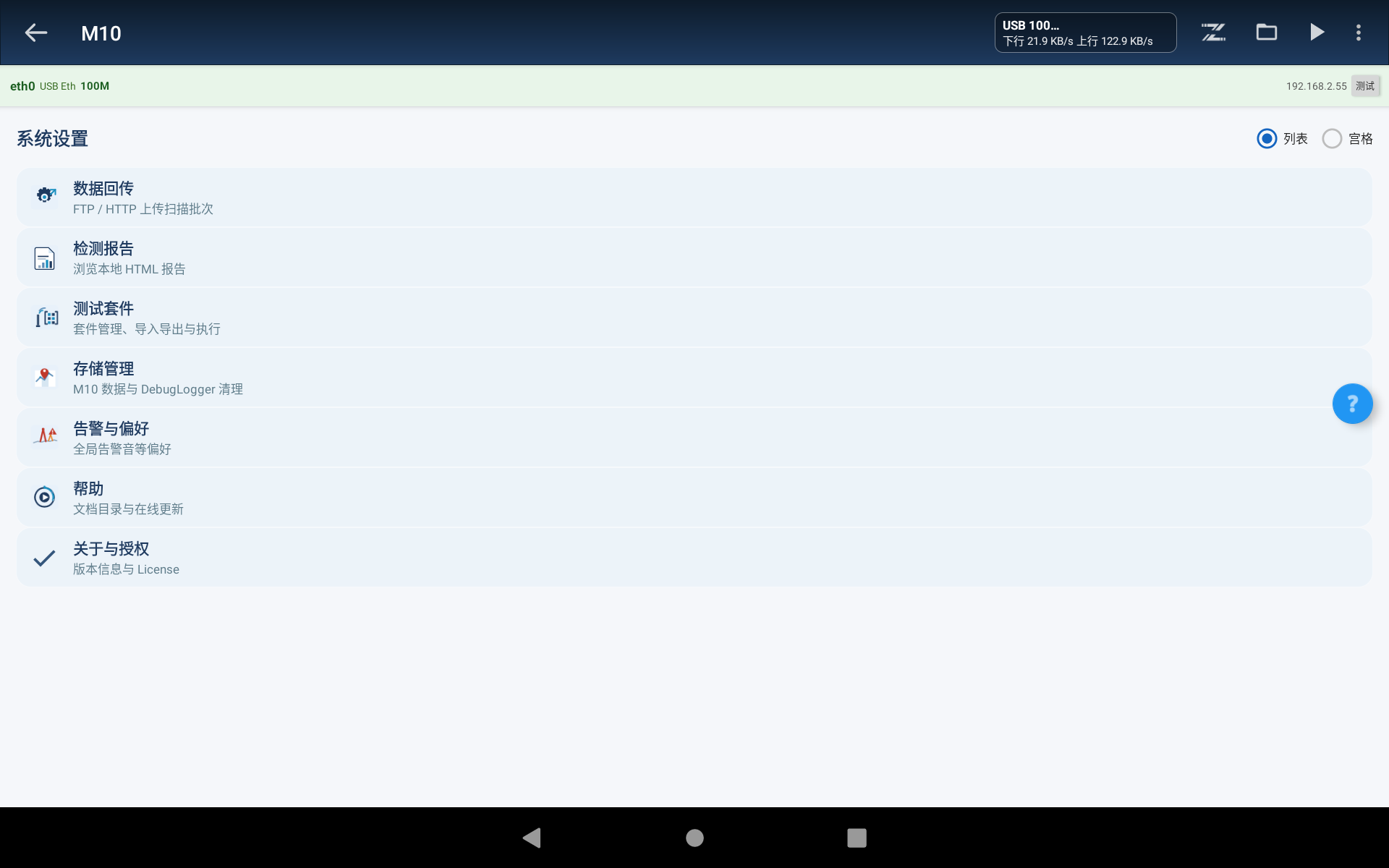

系统设置

报告、存储与授权入口

功能模块

• 无线频谱扫描

  掌握空口能量分布与时变态势，为干扰与占用分析打底。

  • 面向 CBTC 常用 1.8G / 2.4G / 5.8G，支持更宽工作范围与自定义起止频段
  • 频点电平、时间与坐标关联；频谱图与瀑布图展示
  • 可配置 RBW，用于底噪巡检与干扰前的能量观察

• LTE / NR 信号与路测

  蜂窝侧关键指标采集，并与地图、录制会话形成路测闭环。

  • LTE：FREQ、PCI、RSRP、RSSI、SINR 等
  • NR（5G）：FREQ、PCI、RSRP、RSSI、SINR 等
  • 多数据源（本机蜂窝 / 外接射频）；轨迹与指标可叠加到电子地图

• Wi‑Fi 分析

  从强度、信道与接入关系多角度看清 Wi‑Fi 环境。

  • 2.4G / 5G 频段；信号强度表、信道图、信道接入表等视图
  • 可结合探针与本机扫描，观察 AP 与信道占用/冲突
  • 适合站台、机房、车厢周边等现场快速摸底

• 干扰分析与信道占用

  识别同频 / 邻频 / 底噪类问题，告警留证并可地图辅助定位。

  • 针对 1.8G / 2.4G / 5.8G 等频段监测与分类
  • 声音告警；记录干扰时间与类型等信息
  • 2.4G 信道占用度（最大 / 最小 / 平均），门限可调

• 一键扫描

  按模板自动完成多频段频谱与解码类巡检。

  • 自定义测试模板与测试项子集
  • 可配置起始时间、持续时间
  • 结果自动存盘并生成可预览的测量报告

• 电子地图与路测导航

  把测量落到线路与空间位置上。

  • 导入 AP、公里标等线路数据
  • 显示测试轨迹，叠加频谱 / 场强 / 干扰等结果
  • 支持规划、路测、模拟与回放等作业节奏

• 报告、回放与数据回传

  现场留证、事后复盘与平台协同。

  • 干扰 / 场强 / 基站解码等报告输出
  • 会话级录制与可视化回放（频谱、解码、告警点等）
  • 经 RJ45 / Wi‑Fi 回传后端分析平台
